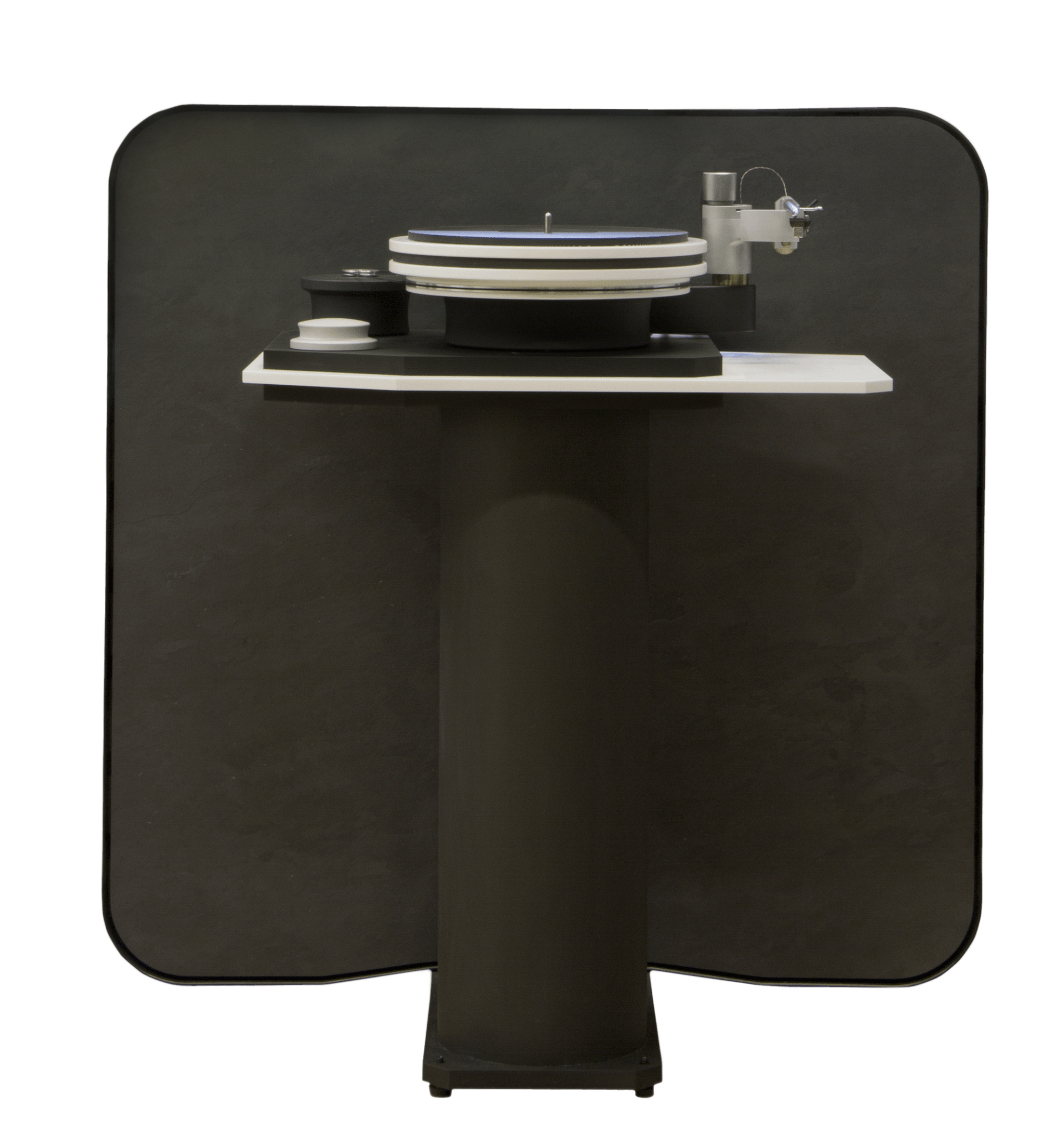

Der TM1 ist ein neuartig schwingungsbedämpftes Masselaufwerk und bietet optimale Voraussetzungen für die Tonwiedergabequalität. Und das ganz besonders sicher, weil der Plattenspieler als Masselaufwerk auf einem Tisch steht, der aufgrund seines Gewichts und seiner elastisch gelagerten Feder-Dämpfer wie ein Subchassis wirkt und somit störende Bewegungen aus dem Untergrund eliminiert. Der TM1 ist einzigartig ruhig im Klangbild. Bildlich beschrieben hat er eine hohe Auflösung auf tiefschwarzem Hintergrund. Das kommt dem Hörer zugute durch entspanntes und genussvolles Musikhören. Entwickelt von Dipl. Ing. Ralf Wölfel, der die Physik der Tonwiedergabe von Grund auf neu durchdacht hat. Die Technik dahinter: Jedes einzelne Bauteil ist bis an die Grenze des technisch Machbaren auf die Vermeidung von störenden Schwingungen optimiert. Mehr kann ein Plattenspieler nicht leisten.


  • Das puristische Design des TM1 verbirgt in unaufdringlicher, leichter Weise sein technisch komplexes Innenleben.
  • Angenehme Haptik durch ergonomische Formen und matte Oberflächen.

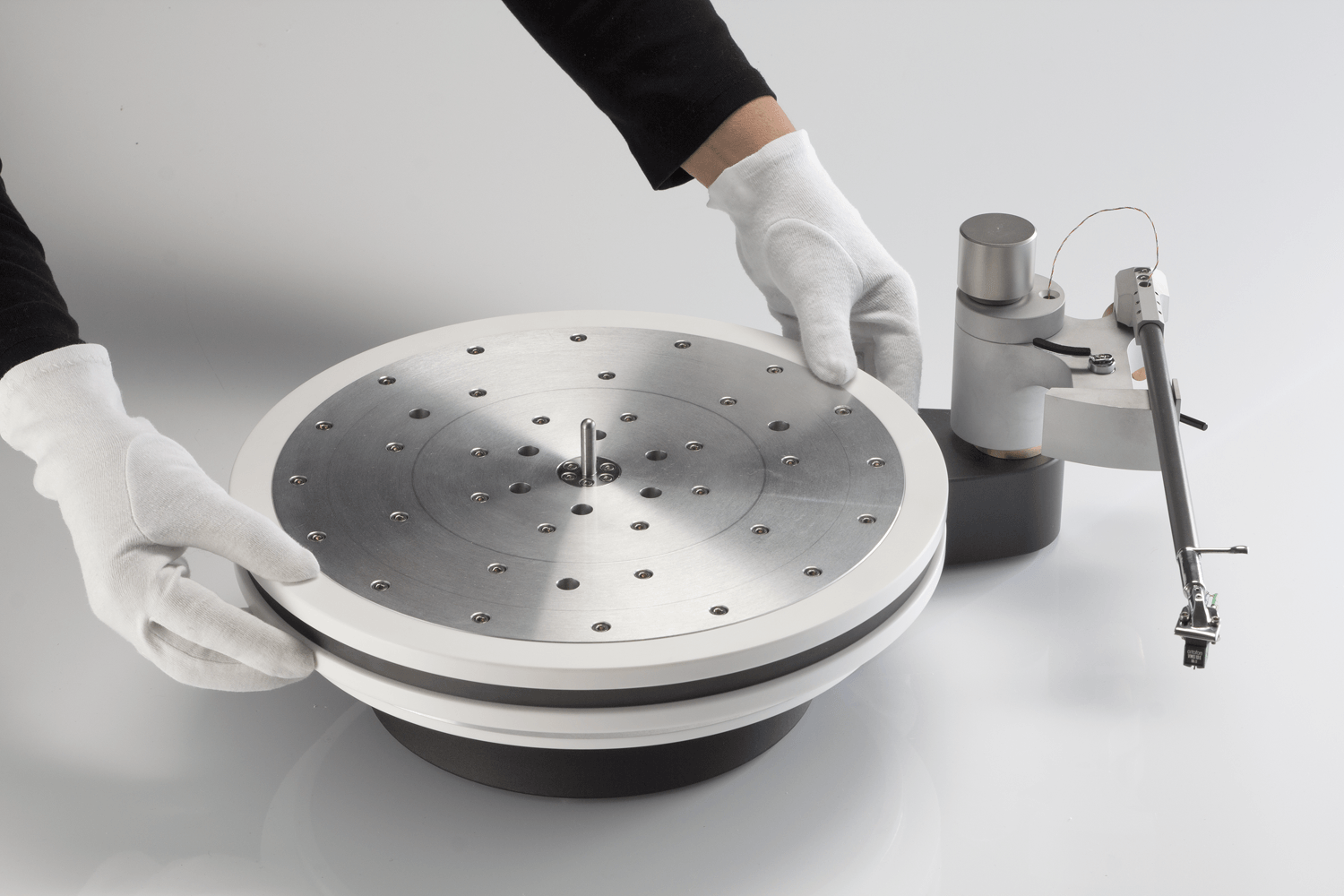

Der Plattenteller ist das Herzstück dieses Plattenspielers. Wir haben sechs massive Lagen bestehend aus Corian®, Aluminium und Grafit auf anspruchsvolle Weise miteinander verbunden. Das Resultat: Eine extrem steife und ultra bedämpfte Einheit. Störende Schwingungen werden verhindert. Ein Effekt, der sich im Klangbild spürbar positiv bemerkbar macht.

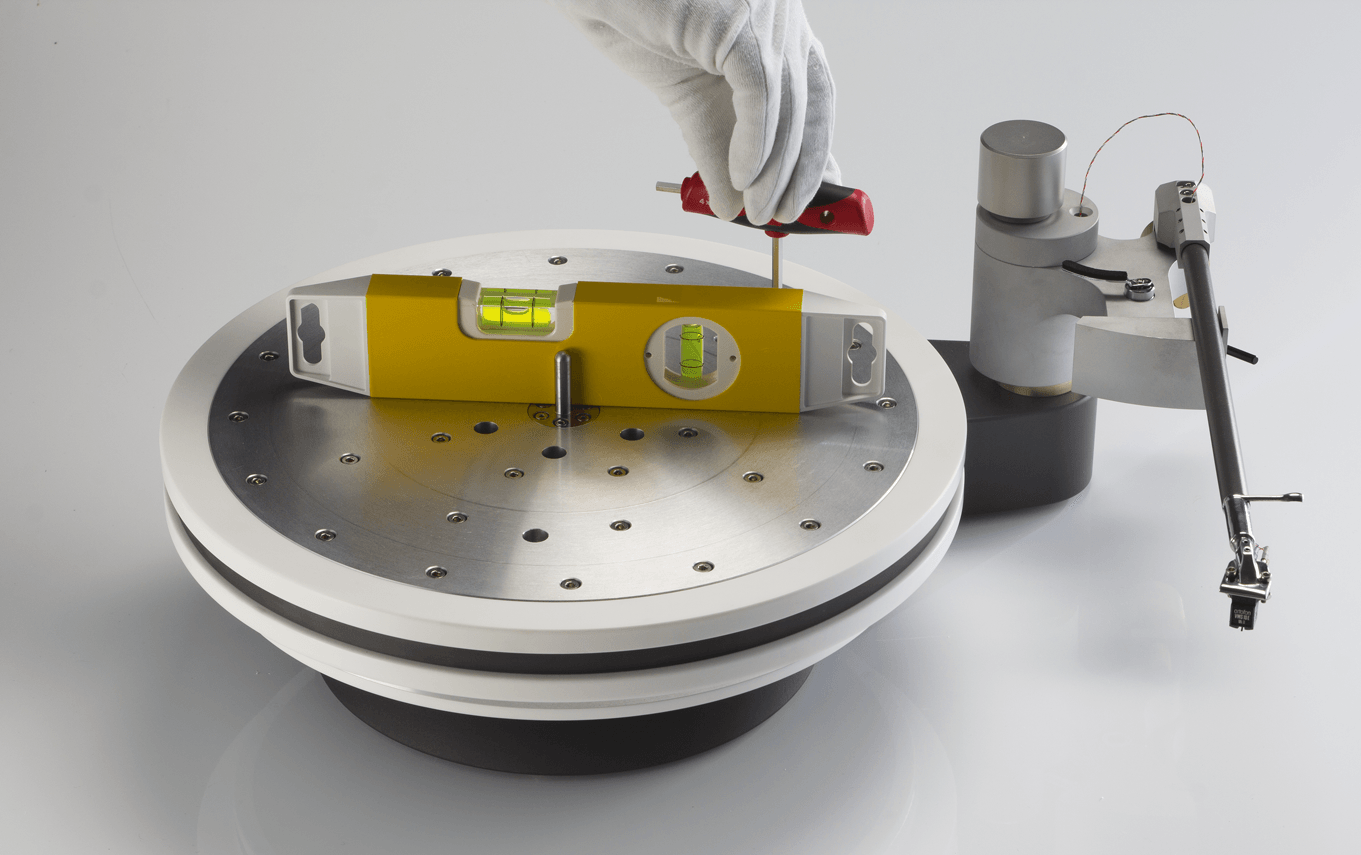

Der Plattenteller kann ganz leicht in die Waage gebracht werden durch Einstellen der am unteren Topf befindlichen Spikes. Diese werden durch den Teller hindurch mit dem mitgelieferten Sechskant-Stiftschlüssel justiert.

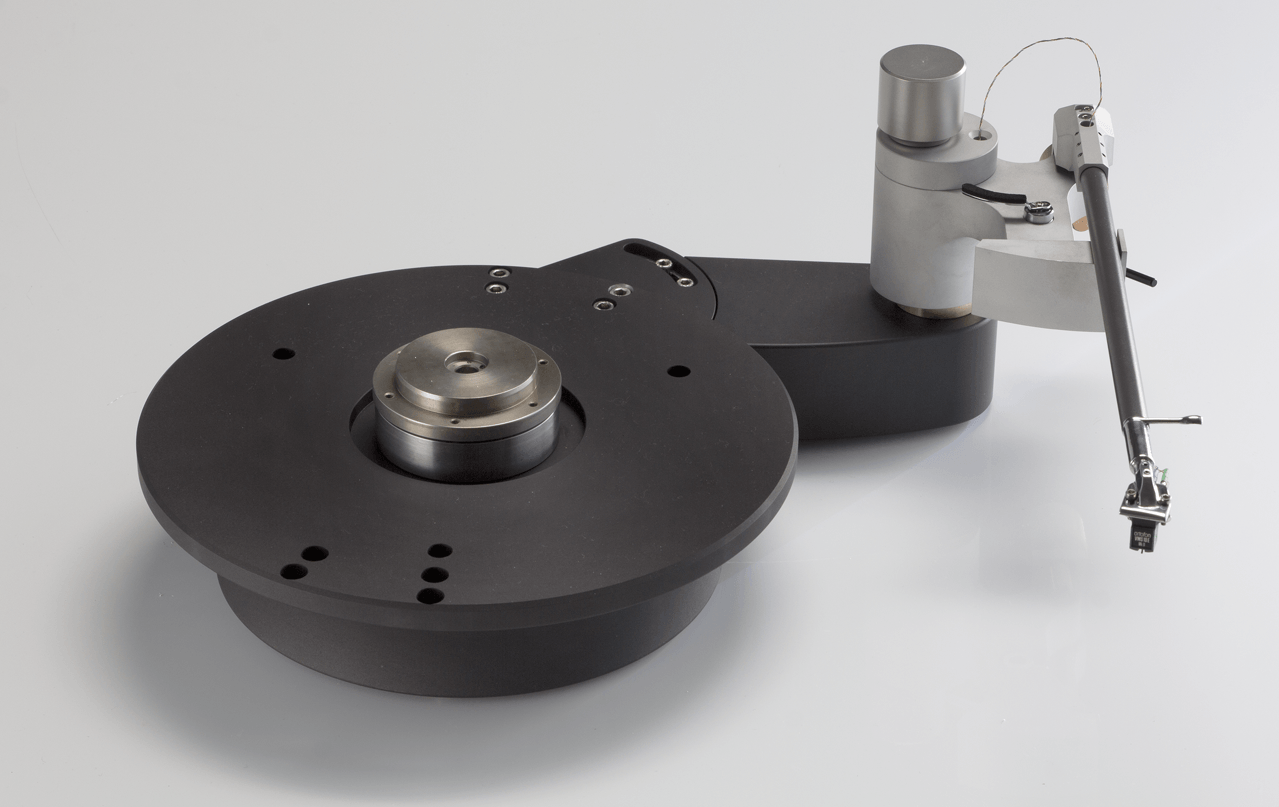

Das Plattentellerlager ist eine patentierte Ars Machinae Neuentwicklung. Es verbindet auf clevere Weise die Vorteile verschiedener gängiger Lagervarianten. Es ist so besonders nutzerfreundlich.


Und so funktioniert es: Die Lagerkugel bekommt trotz ihrer oben liegenden Position permanenten Ölkontakt. Damit ist der Plattenteller optimal stabilisiert und gleichzetig laufruhig und verschleissfrei. So trägt das Plattenteller-Lager zu einer perfekten Musikwiedergabequalität bei.

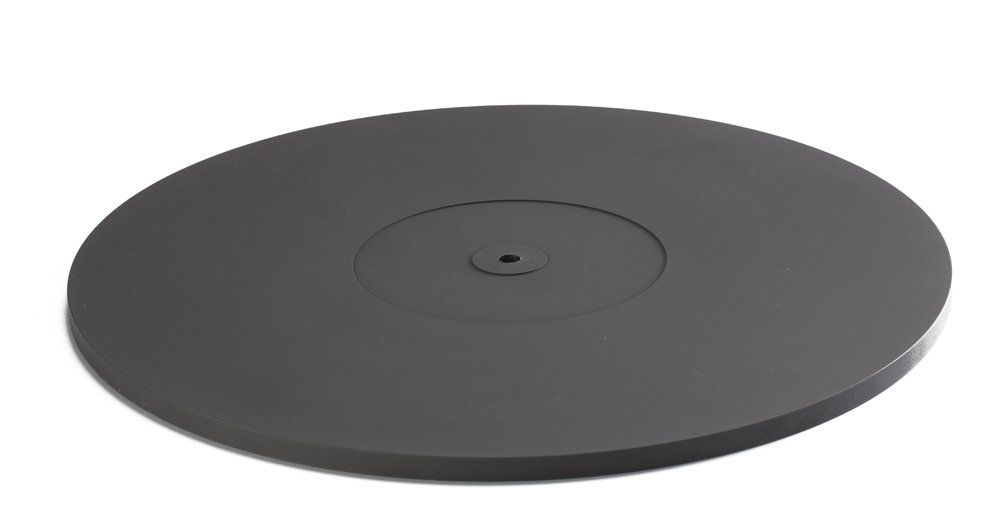

Die Plattentellerauflage besteht aus einer 8mm starken Grafitplatte und bildet zusammen mit der Plattenklemme eine Einheit, die die Schallplatte optimal anpresst und Laufruhe für das Abtastsystem bietet. Durch ihre leicht konvexe Form bildet sie einen guten Schluss zusammen mit der Klemme.


Hinweis: Wir bieten diese Kombination auch für andere Plattenspieler als Set an.

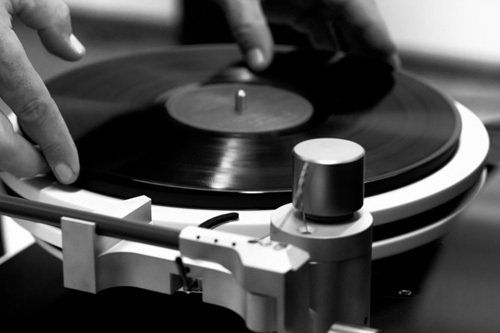

Die Plattentellerauflage ermöglicht auch bei laufendem Betrieb des Plattenspielers eine gute Handhabe der Schallplatte, weil man gut unter den Rand der Schallplatte greifen kann.

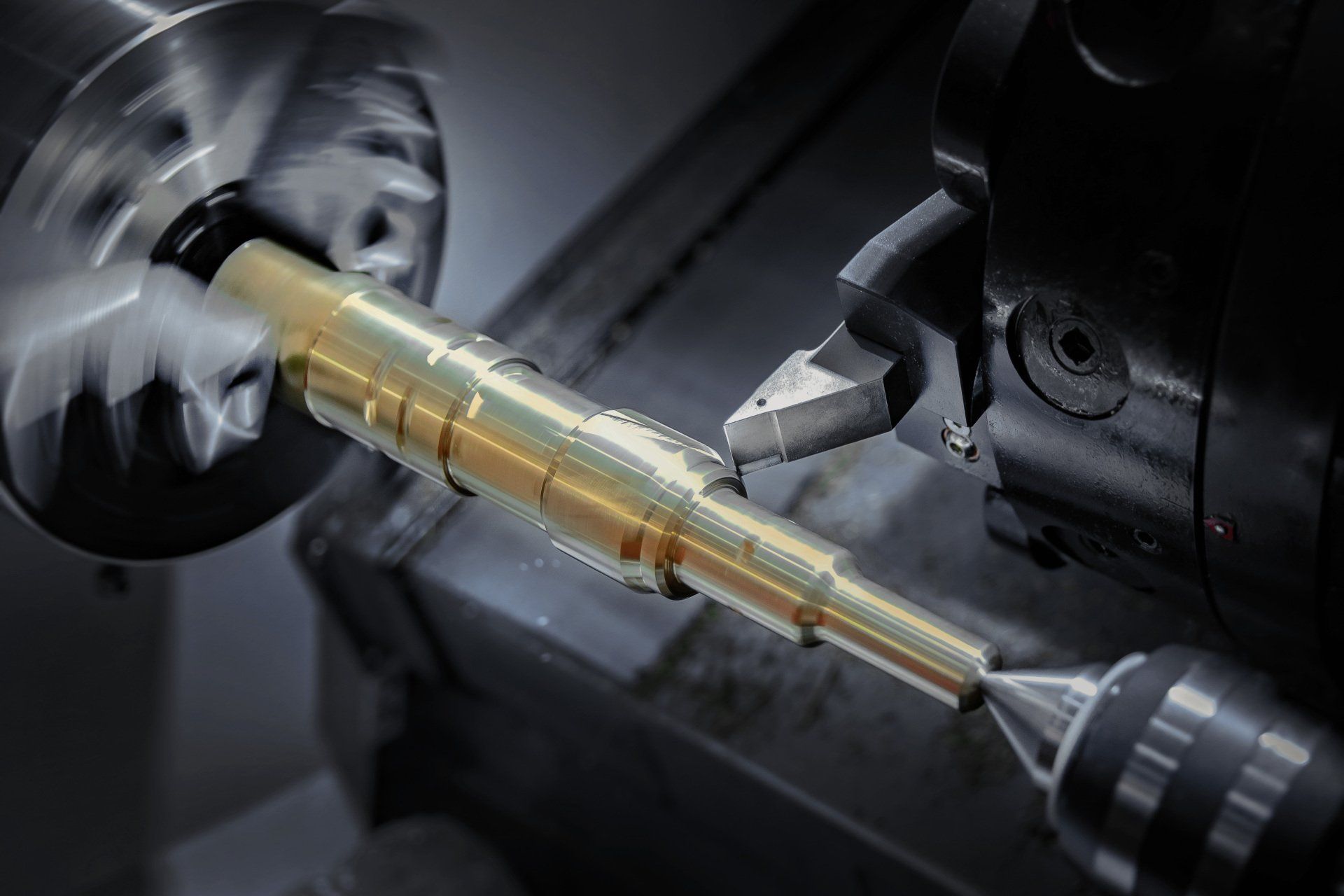

Qualitätvoller Materialeinsatz: Die einzelnen Bauteile sind aus massiven Aluminium- und Bronze-Blöcken gearbeitet. Es kommen kompromisslos Werkstoffe von höchster Qualität, Reinheit und Umweltverträglichkeit zum Einsatz. Hergestellt in Deutschland auf hochsensiblen und genauen CNC-Fräsmaschinen bzw. CNC-Drehmaschinen.

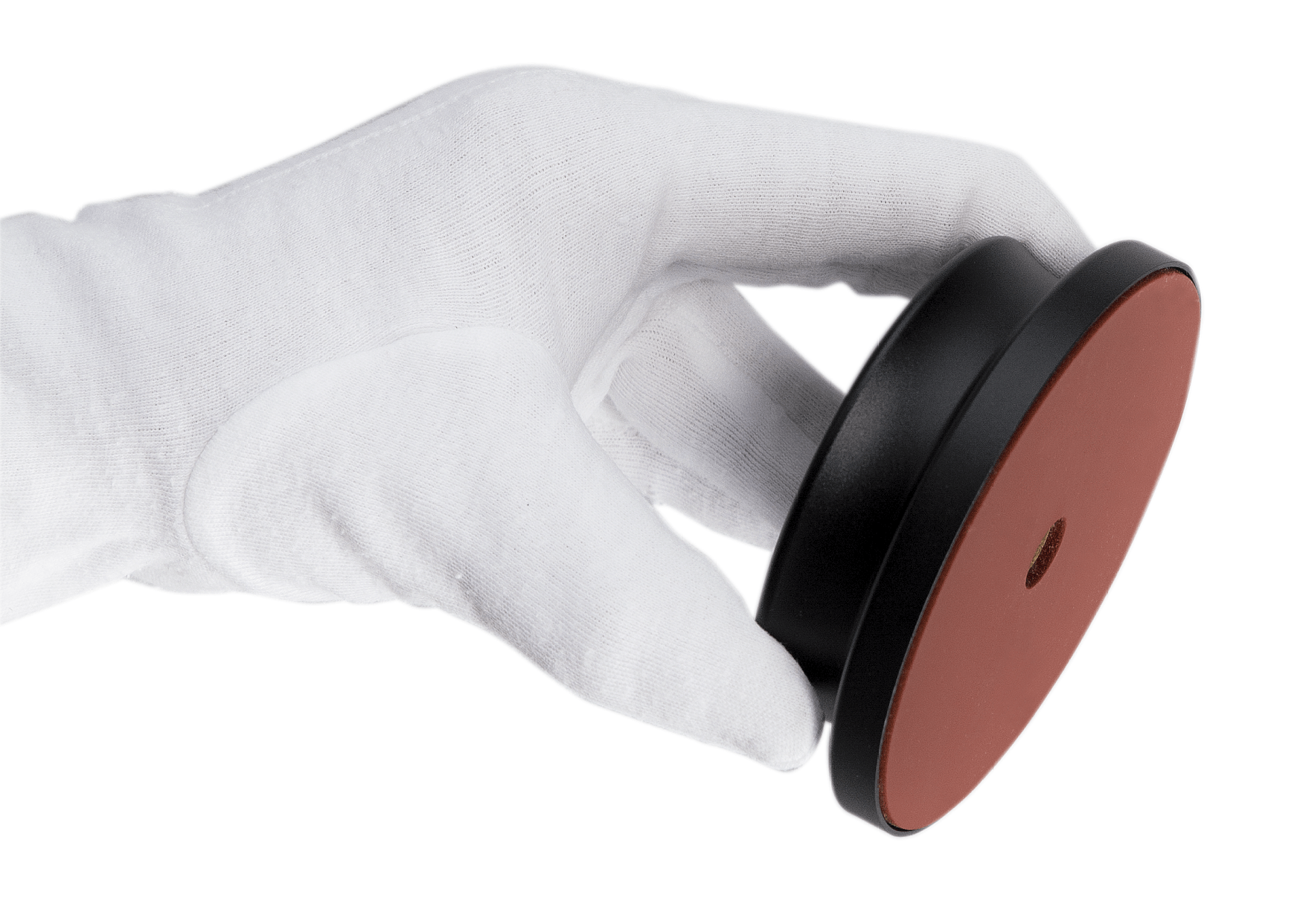

Das Plattengewicht (Plattenklemme) ist mit einem innovativen patentierten hochwirksamen Dämpfungssystem ausgestattet, welches in Zusammenarbeit mit der Universität Bayreuth und dem Fraun-
hofer Institut von uns entwickelt wurde. Die Kombination aus Gewicht und Bedämpfung sorgen für eine detailreiche und hochaufgelöste Klangwiedergabe. Sie wiegt 650g und drückt somit sehr effizient die Schallplatte auf den Teller. Die ergonomische Form ermöglicht eine angenehme Haptik, was viele unserer Kunden immer wieder positiv erwähnen.


> Wir bieten unser Plattengewicht ARS M1 auch einzeln an.

Der Plattenspielerantrieb mittels Riemen arbeitet nach höchsten technischen und audiophilen Gesichtspunkten. Die Arbeitsweise des Motorgenerators ist rein analog. Auf jede Art von Quarzgeneratoren und digitalen Frequenzteiler wird bewusst verzichtet. Die Geschwindigkeit ist einstellbar auf 33 1/3 und 45 rpm.

Der Tonarm Lignum R wurde optisch und funktional von uns speziell für den TM1/M1 entwickelt: Das 12,2 Zoll Armrohr aus einer Holz-Carbon-Kombination sorgt für eine effektive Bedämpfung und hohe Steifigkeit. So werden störende Schwingungen wirksam unterdrückt und die Klangwiedergabequaliät gesteigert.


Hinweis: Wir bieten unseren Tonarm auch einzeln für andere Plattenspielermodelle an.

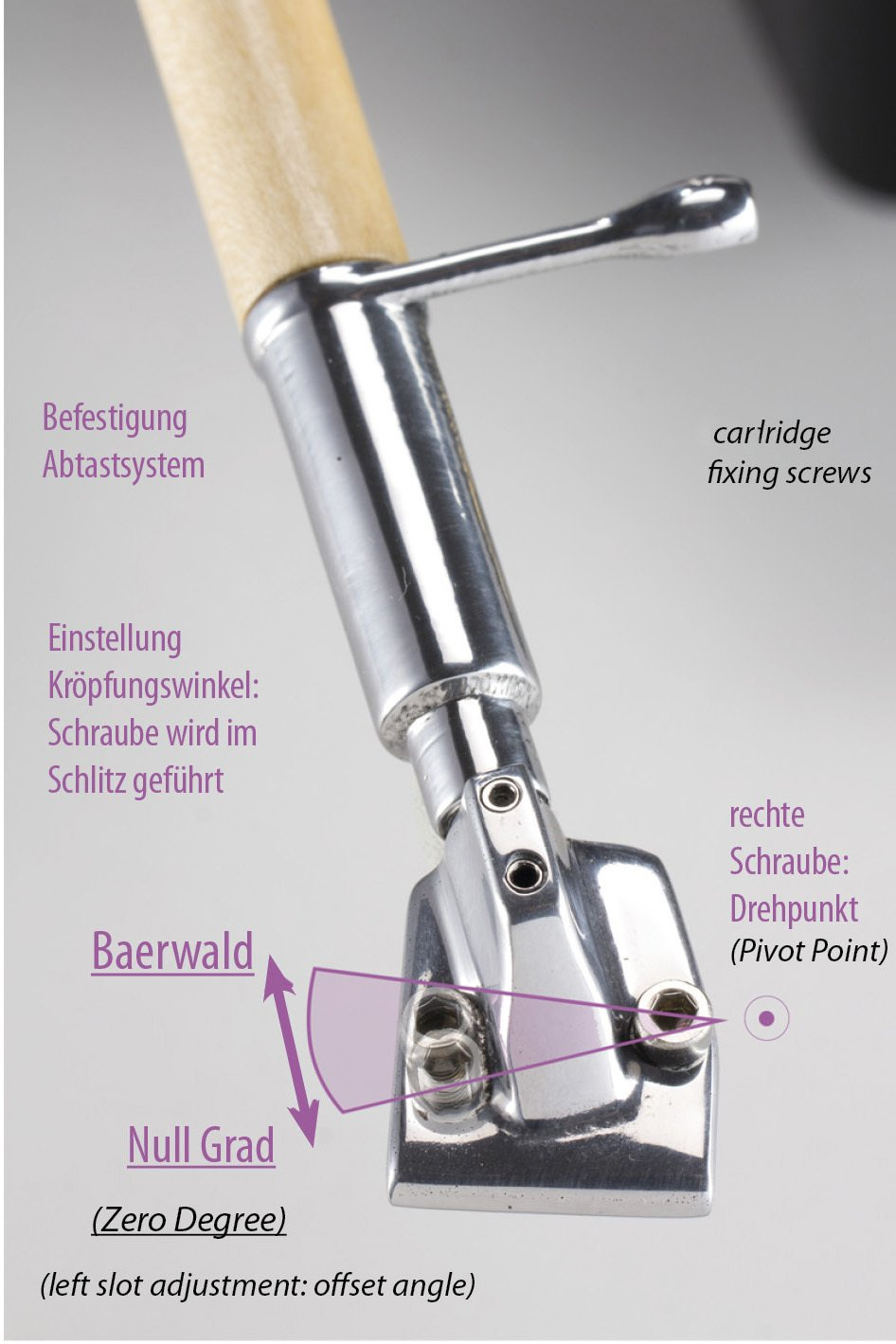

Es gibt zwei Möglichkeiten bei der Einstellung der Tonarmgeometrie:


Mit Kröpfungswinkel nach Baerwald oder eine gerade Führung (Null Grad). Diese Auswahl bietet zusätzliche Möglichkeiten für audiophile Experimente. Die Stabilisierung des Tonarmlagers ist dann passend zum gewählten Kröpfungswinkel einstellbar.

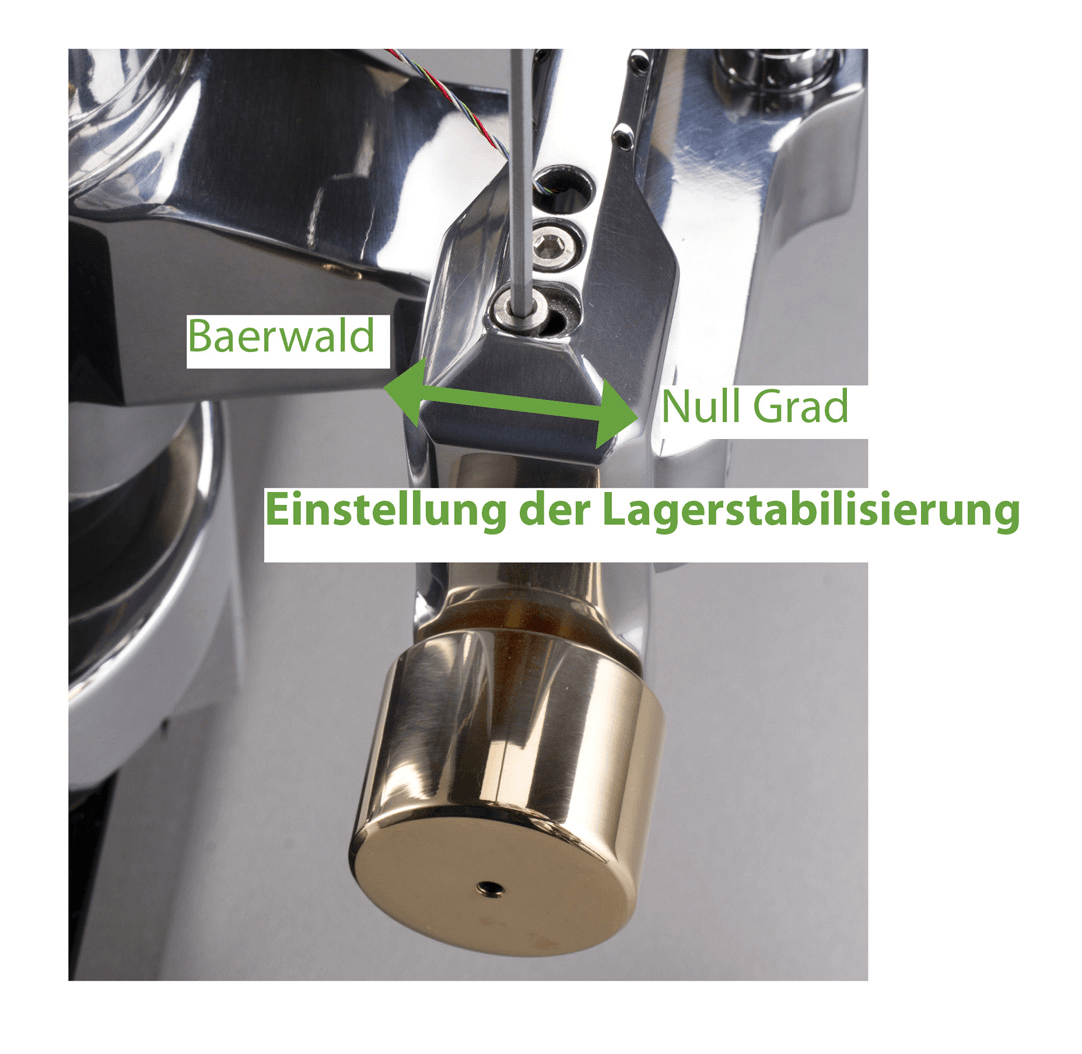

Einstellung der Tonarmlager-Stabilisierung:


Am Lagergehäuse des Tonarms wird die Lagerstabilisierung passend zum gewählten Kröpfungswinkel eingestellt. Dies erfolgt durch die Verstellung der im Schlitz geführten Schraube.


Wir haben die Einpunktlagerung unseres Tonarms deshalb stabilisiert, weil das eine komfortable Handhabung beim Auflegen auf die Platte bewirkt.  So beseitigen wir das übliche "lästige Wackeln typischer Einpunkter". Noch dazu haben wir für beide Tonarm-Geometrien diese Stabilisierung eingebaut. Egal, ob Sie also den Tonarm ganz gerade oder mit Kröpfung betreiben - er ist immer stabilisiert.





Das Headshell ist ohne zusätzliche Kabeltrennstelle abnehmbar und extrem steif. Diese Maßnahme vermeidet unnötige Störfaktoren, die das Klangbild beeinflussen könnten. Gleichzeitig lässt sich so das Abtastsystem komfortabel montieren. Vorallem wenn es keine Gewinde hat.

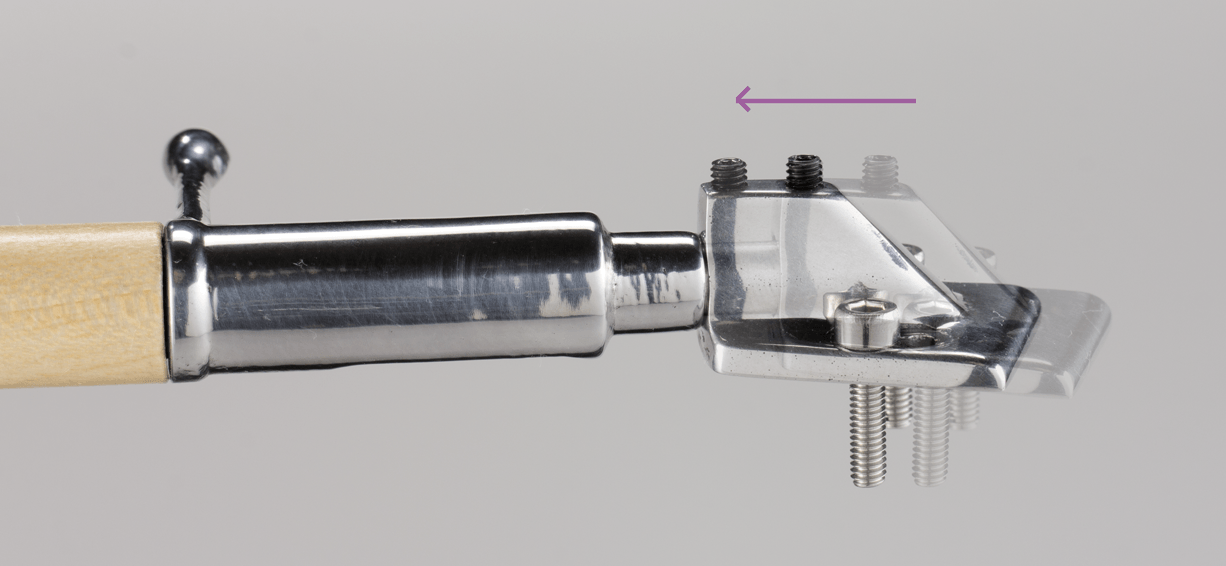

Zur Montage wird das Headshell einfach auf die Hülse gesteckt und mit den beiden oben liegenden Gewindestiften fixiert.


Der Griff (Anfass-Hilfe) befindet sich hinten an der Hülse. Wir wollen dadurch Störsignale vermeiden und haben deshalb die Position so weit enfernt vom Abtastsystem wie möglich platziert.

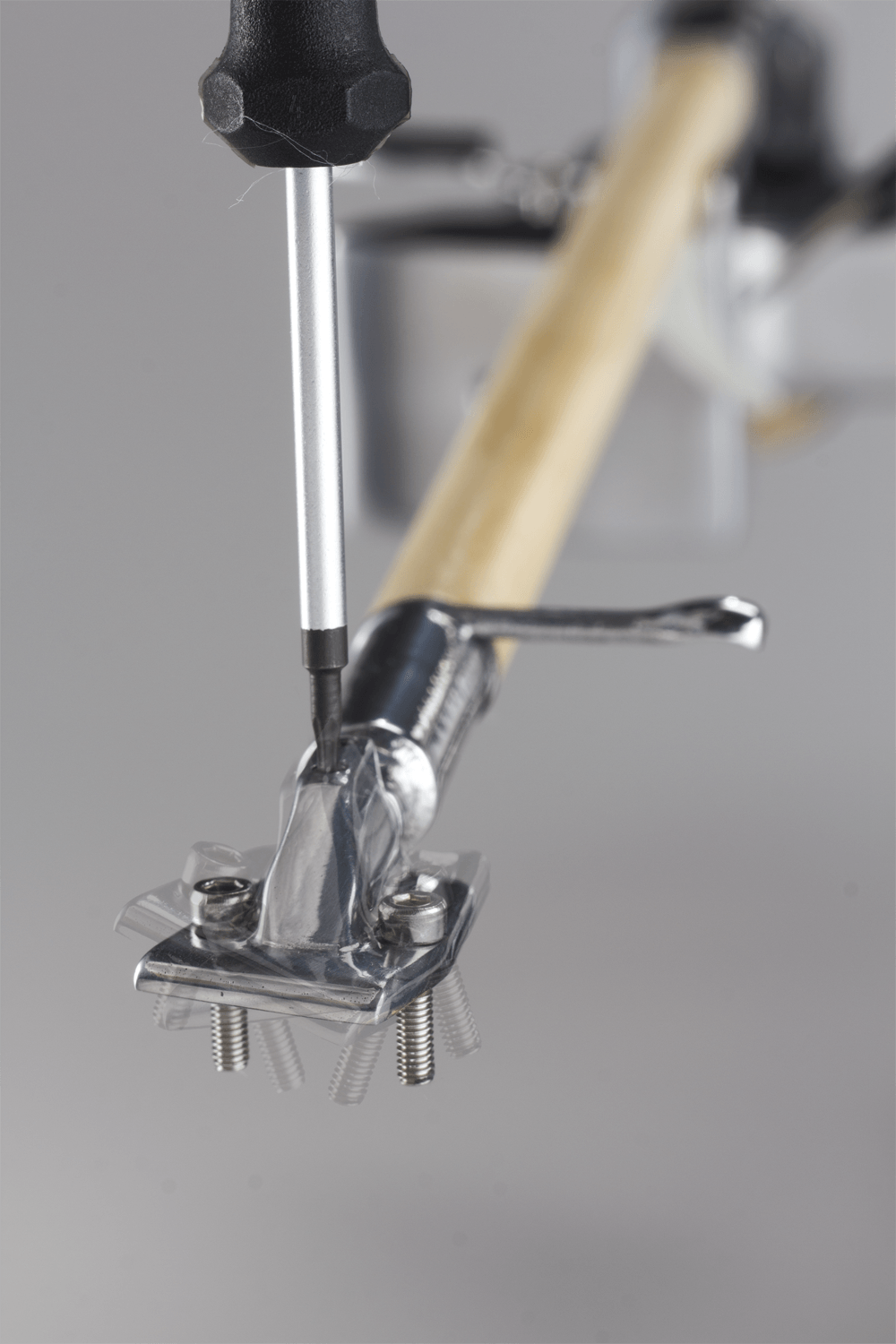

Die Gewindestifte oben am Headshell haben noch einen anderen Zweck: Sie dienen der Einstellung des Azimuth. Das Headshell ist an der Vorderkante horizontal ausgerichtet gerade. Das bietet eine optische Orientierung beim Einstellen des Abtastsystems.


Tipp: Sollten beim Hörtest die Stimmen nicht in der Mitte sein, können Sie das mit Hilfe des Azimuth einstellen.

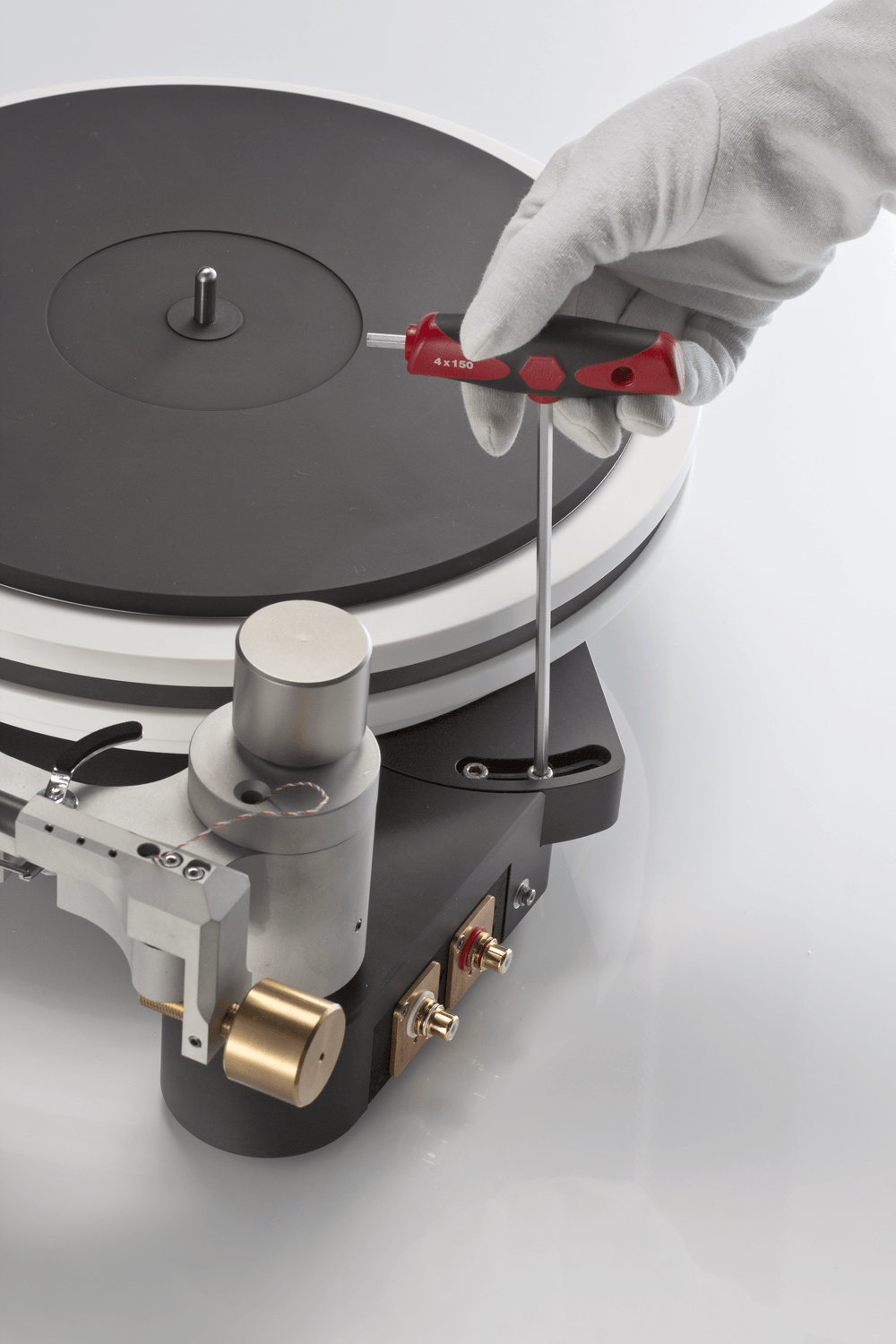

Horizontale Tonarmgeometrie: Für die Verstellung des Achsabstands wird die gesamte Tonarmbasis geschwenkt.

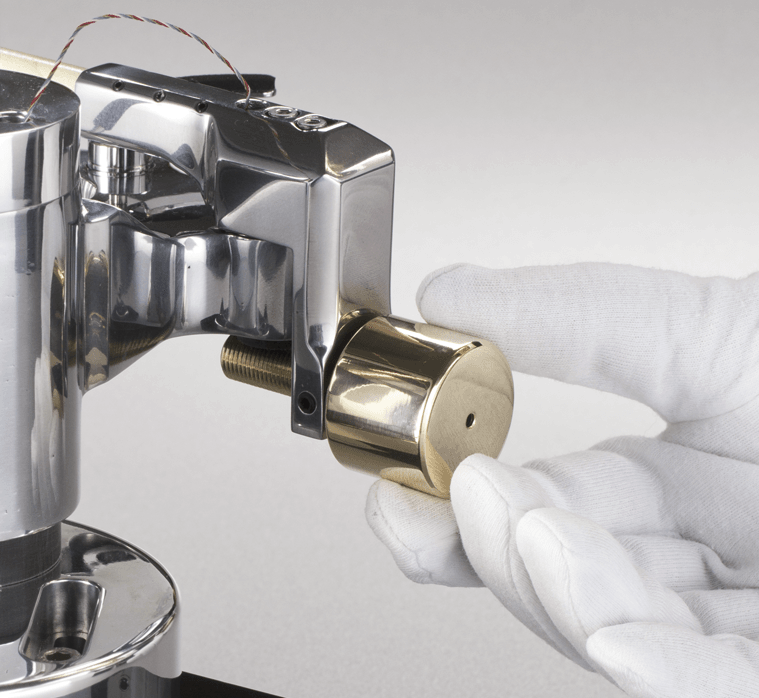

Die Auflagekraft (V. Tr. Force) wird am Gegengewicht eingestellt.


Skating / Anti-Skating: Wir verzichten bewusst auf eine Anti-Skating Vorrichtung. Weil dies ein schwingendes System darstellt. Deshalb haben wir uns für einen 12,2 Zoll langen Tonarm entschieden. Dieses Maß ist nach unseren Berechnungen das optimale Verhältnis aus guter Passform und einer moderaten horizontalen Skatingkraft.

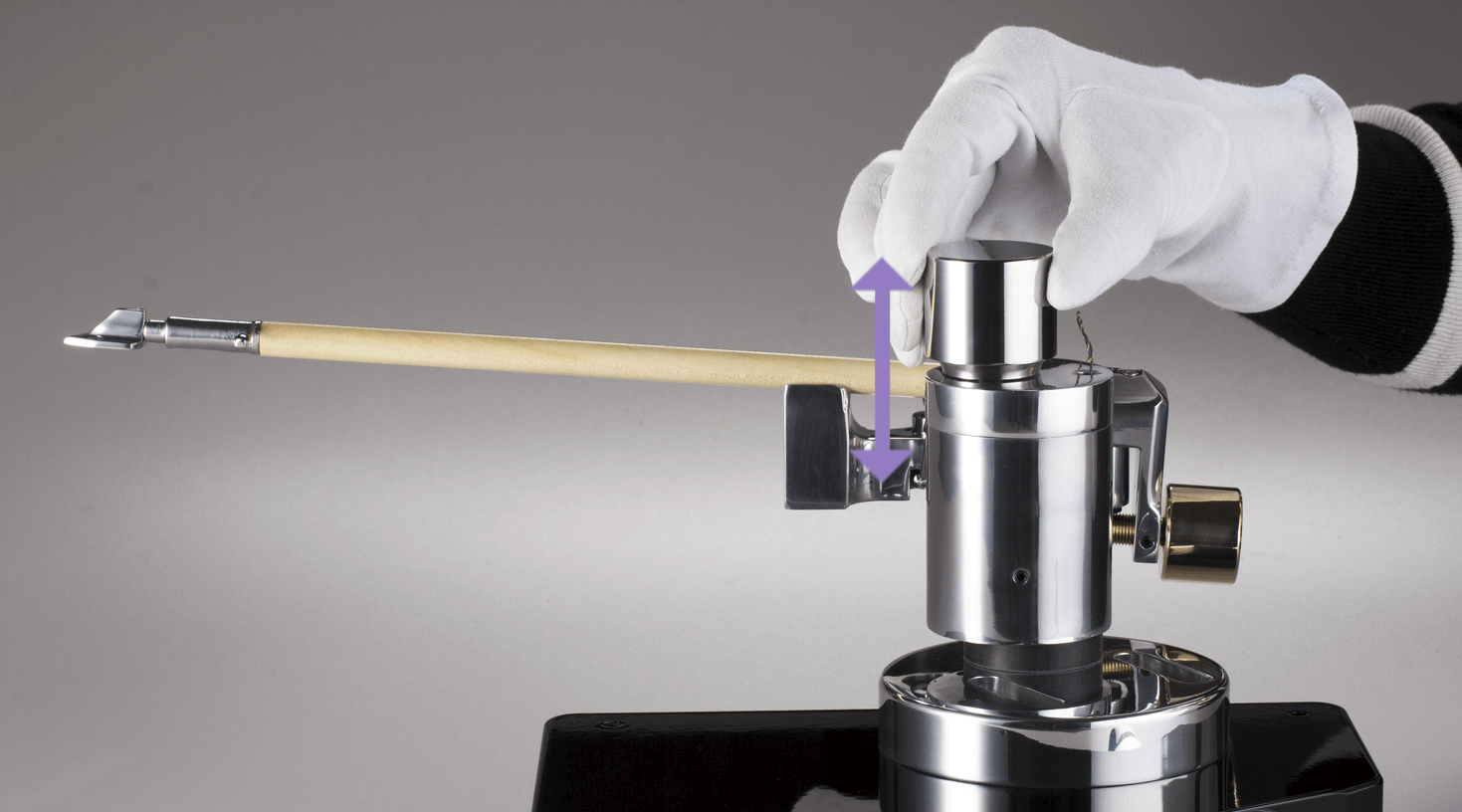

Einstellung des VTA (vertical tracking angle): Mit dem oberen Knauf kann der VTA bequem eingestellt werden. Auch während des Abspielens. Nutzen Sie hierzu Ihr Gehör. So können Sie den Klang zusätzlich optimieren.

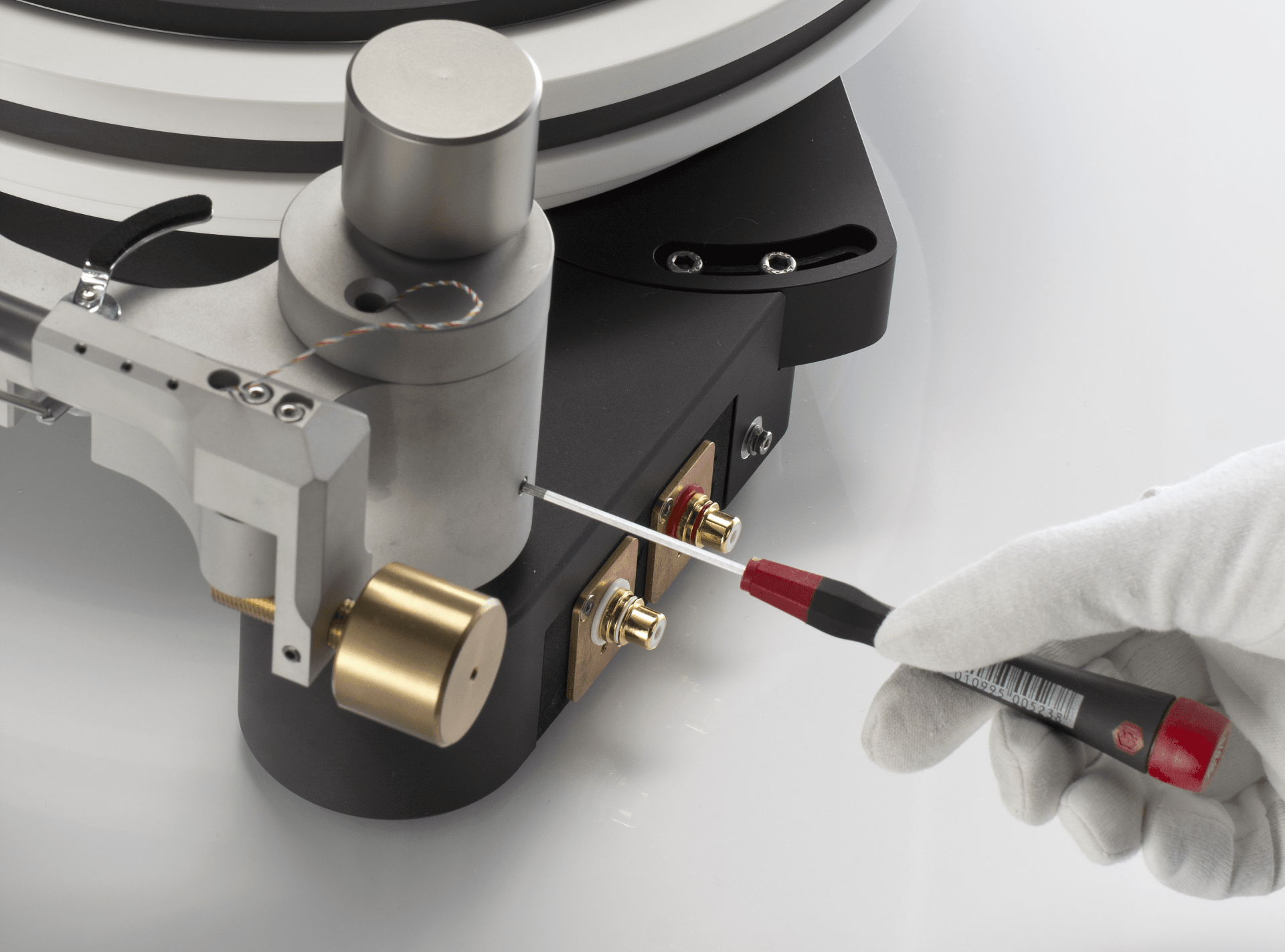

Wenn der VTA eingestellt ist, kann die Position mit Hilfe eines Klemmstiftes fixiert werden. Wir empfehlen diese Maßnahme, weil sie auch dazu dient, Störschwingungen zu vermeiden.



  • Gewicht des Plattentellers: 8 kg, Gewicht des Plattenspielers: 24 kg. Gewicht des Chassis: ca. 80kg.
  • Maße: b= 100cm, t= 60cm, h= 100cm
  • Der TM1 wird in unserer Manufaktur im oberfränkischen Lichtenfels exklusiv hergestellt.
  • Wir bieten eine Garantie von 10 Jahren auf alle mechanischen Teile und einen lebenslangen Herstellerservice. Wir sorgen für den Werterhalt Ihres TM1. Wir sind für Sie da, wenn Sie Fragen haben. Der TM1 ist ein Stück deutsche Ingenierskunst und etwas ganz Besonderes und Exklusives.
